400-6666-986
LED灯配件铜合金连续镀电解中温除油粉案例分析
栏目:除油除污案例分析 发布时间:2019-09-03

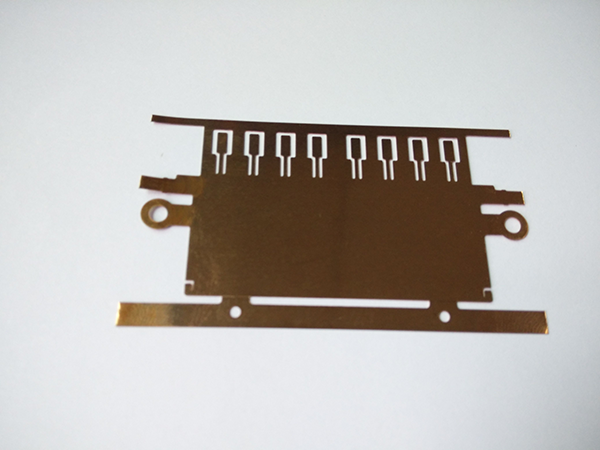

清洗对象:

铜合金—LED灯配件

清洗条件:

中温电解

清洗目的:

去除表面油污脏污方便后续处理

清洗要求:

表面油污脏污去工件无腐蚀,无水痕

工艺流程:

超声波清洗1→2→电解1电解2水洗3水洗4活化水洗5水洗6镀镍水洗9水洗10纯水洗10烘干

关键字:铜合金、LED灯配件、电解、水洗、清洗AR-40DPH-F


材料为铜合金,铜合金能耐强碱

      LED灯配件的材料为铜合金,需要清洗LED灯配件的油污脏污。电化学除油时,电极上不断产生的氢气和氧气,如果过多的乳化剂在液面形成的泡沫易黏附在零件表面,不易清洗,也影响电极表面气体的逸出当大量析出的氢气和氧气被液面上的泡沫覆盖,一旦遇到电极与挂具接触不良引起电火花时,即引起爆炸,造成安全事故,因此要选用中低泡沫的表面活性剂,连续镀工艺要求也要选择低泡表面活性剂。荣强表面活性剂可以用于金属清洗剂、电子工业清洗剂、玻璃清洗剂、线路板清洗剂、皮革清洗剂……但是本案例只针对铜合金清洗做案例分析。 清洗条件是在中温状态下的电解清洗方式,按照以上条件,结合荣强产品的特点,表面活性剂选择AR-40D 、分散剂PH-FAR-40D表面活性剂,低泡沫、高分散非离子表面活性剂,无磷环保,耐酸碱,清洗去污力强,特别适用于喷淋清洗与毛刷清洗工艺,是生产高品质低泡带钢喷淋脱脂粉、电解脱脂粉的原材料; 分散剂PH-F不含磷,高分散高螯合力,耐酸碱,在强碱中有较高溶解度,对污垢有较强分散去除力,有利于去除铁粉,对锈蚀有一定的去除力,特别适用于喷淋清洗与毛刷清洗工艺,能降低表面活性剂的添加量,是生产高品质带钢喷淋脱脂、电解脱脂的首选助剂,适合做粉状也适合做液体产品,也适合做无磷钢带清洗剂,喷淋条件下,粘度低,在固体中有很好的分散性,极优异的漂洗性、生物降解性好、环保,脱脂加强。
A组分

珠碱(清洗助剂)

40%

碳酸钠(清洗助剂)

36%

五水偏硅酸钠(清洗助剂)

15%

三聚磷酸钠(清洗助剂)

5%

PH-F(分散剂)

2%

AR-40D(表面活性剂)

2%

本品各组分质量配比范围为:珠碱30%50%、碳酸钠20%40%、五水偏硅酸钠10%20%三聚磷酸钠4%15%、分散剂PH-F  1%5%、表面活性剂AR-40D  1%4%


     按照5%开槽试验,使用 铜合金LED灯配件做电解测试,结果如下:

 时间/

 表面油

脏污

 外观

 5

 工件表面油去除65%

脏污明显减少

 无腐蚀

15

 工件表面油去除90%

 脏污去除85%

 无腐蚀

30

工件表面油完全去除

脏污完全去除

无腐蚀

 漂洗烘干,工件外观无腐蚀,保持工件光亮度(证明荣强的产品清洗力强能有效处理铜合金LED灯配件工件


     该方案按照5%开槽使用状态下,电解中温清洗状态下,除效果优异,对铜合金无腐蚀,漂洗后表面无残留,生产配制简单,使用方便,安全无毒、价格适中。
