400-6666-986
光学玻璃镜片原液浸泡脱膜剂
栏目:光学玻璃清洗 发布时间:2019-09-09


清洗对象:

光学镜头、镀膜玻璃

清洗条件:

中温 浸泡 原液

清洗目的:

去除光学镜片表面的氧化物镀膜层

清洗要求:

表面镀膜层    去除彻底,无水印、白点残留

工艺流程:

1槽浸泡——漂洗——烘干

关键字:光学玻璃浸泡镀膜、镜头

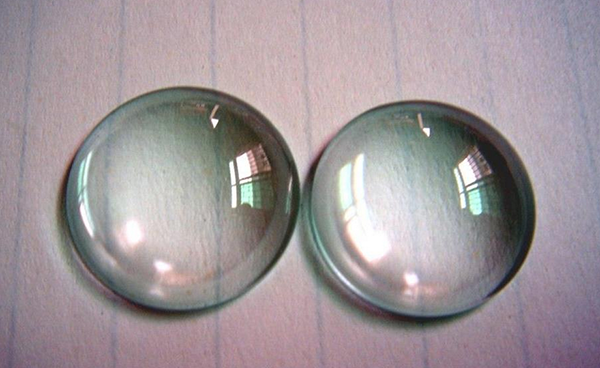

工件光学玻璃镜头表面有镀膜层,清洗剂方案设计需在保证不腐蚀玻璃的前提下,达到光学玻璃退膜效果



       光学玻璃退镀剂一种市场发展比较迅速,对清洗车间的水质要求非常高的清洗剂,在保证成本低廉的前提下,需要保证清洗剂对表面膜层具有优异的螯合分散效果荣强产品选择上需要考虑活性剂的分散性和优异的粉尘螯合力在高温浸泡条件下产品的选择,需要满足分散效果及渗透能力,并且考虑对材料的适应性,结合荣强产品的特点,表面活性剂选择耐碱超低泡沫的活性剂CN-8强碱性条件下,清洗力强泡沫低,易漂洗。分散剂则选择有优秀螯合分散效果的产品PH-E为了更好的确保清洗效果,结合材料的兼容性,增强退镀能力,添加部分碱性物质,从清洗效果和螯合能力考虑碱性成分选择EDTA-2Na。按照以上设想,确定如下方案。


NaOH

18%

葡萄糖酸钠

7%

PA-EH

5%

PH-E

10%

EDTA-2Na

5%

CN-8

1%

54%

 配方主要参数如下:

5%PH

碱度(总碱/游离碱)/ml

25℃泡沫/mm

50℃泡沫/mm

浊点/℃

13.2

21.6/20.3

10mm, 5m

5m, 2m

>85℃


      按照原液试验,使用手机白片玻璃高温(85℃)浸泡测试,结果如下:

时间/分钟

数量

玻璃腐蚀性

清洗效果

判定

5

5组X2片

无腐蚀

10片全部退镀干净

OK


      该方案按为原液高温浸泡使用状态下,PH值在14左右(具体需参考水质及浓度),高温浸泡状态下,清洗效果好,速度快对玻璃无腐蚀浸泡后直接漂洗,对多层镀膜玻璃也有极好的效果。清洗剂无刺激性气味,成本低廉,适合光学玻璃镜片原液浸泡脱膜剂。
