400-6666-986
机械类铸铁工件中温喷淋防锈清洗剂
栏目:防锈防腐 发布时间:2014-03-18

一:应用案例概述

清洗对象:

铸铁-机械类配件

清洗条件:

中温喷淋(50℃左右)

清洗目的:

去除表面油污及脏污,有防锈效果。

清洗要求:

表面油污去除彻底, 工序间短期防锈

工艺流程:

中温喷淋清洗→烘干

工艺流程2:

中温喷淋清洗→晾干

关键字:机械、铸铁、中温、喷淋、防锈、脱脂、RF-10K-36AR-20TAF-862

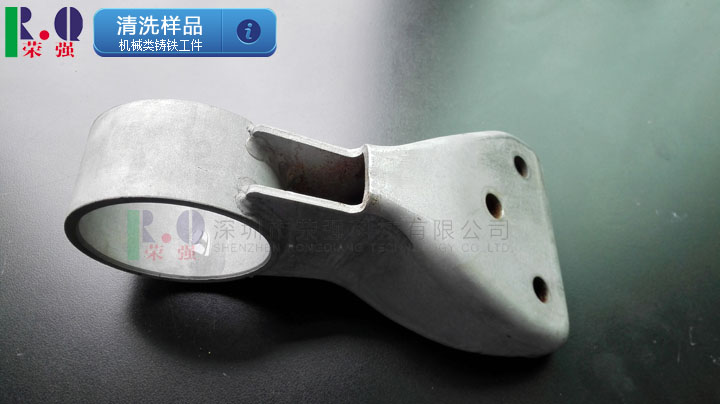

二:清洗样品材料说明
材料为铸铁工件,表面结构有空隙,清洗剂方案设计需在保证清洗效果的前提下,考虑材料的防锈效果及残留。



三:荣强产品的选择
铸铁是最常见的需要做防锈处理的材料。一般都需要做短期的工序防锈。荣强产品既有除油专用表面活性剂,也同样有替代亚硝酸盐 铬酸盐的环保高效防锈添加剂。在中温喷淋除油并且需要有防锈效果的清洗剂中,活性剂及防锈添加剂的选择,需要满足除油和防锈效果,并且考虑泡沫高度及工件清洗后,不漂洗表面的残留状态,结合荣强产品的特点,表面活性剂选择RF-10K-36和AR-20复配,防锈添加剂选择F-862,RF-10K-36是一款高效的非离子表面活性剂,在中温喷淋条件下,泡沫低基本无残留,参考工件表面有较多油污,复配AR-20,可以更好的提高清洗力,铸铁表面一般有较多的污垢,为了完全去除灰尘污垢,选择TA作为分散剂,可以有效去除污垢并且有适当碱度。防锈添加剂选择F-862,该产品是我公司一款替代亚硝酸盐的环保类添加剂,最适合钢铁防锈,并且泡沫极低,无残留。为了更好的确保清洗及防锈效果,考虑残留性及泡沫高度,添加适当的溶剂类碱性助剂三乙醇胺。结合以上分析及验证,确定如下方案。

四:荣强产品的配方

成分

百分比

RF-10K-36喷淋表面活性剂

3%

AR-20表面活性剂

2%

TA 污垢分散剂

15%

F-862防锈添加剂

5%

三乙醇胺

5%

70%


五:清洗试验过程
按照5%开槽试验,使用铸铁做中温喷淋测试,结果如下:

 时间/分钟

 表面油

 脏污

 外观

 1

 工件表面有部分油没有去除

 脏污灰尘有明显减少

 无残留

 2

 工件表面油基本去除

 脏污灰尘基本去除

 无残留

 3

 工件表面油完全去除

 脏污灰尘完全去除

 无残留


六 : 清洗试验结果
  该方案按照5%开槽50℃喷淋使用状态下,PH值在10-11之间(具体需参考水质及其它),中温喷淋状态下,除油效果优异,防锈效果好,表面无残留,铸铁工件清洗后放置,做风干防锈测试,在室温下放置5-7天,表面无生锈。适合有环保要求,不能含亚硝酸盐的钢铁工件喷淋防锈清洗。

附录:产品介绍

1、RF-10K-36低泡表面活性剂

http://www.4006666986.com.cn/sta_pro/72.html
2、AR-20表面活性剂
http://www.4006666986.com.cn/sta_pro/18.html
3、TA污垢分散剂
http://www.4006666986.com.cn/sta_pro/107.html
4、F-862防锈添加剂
http://www.4006666986.com.cn/sta_pro/193.html

下一篇: 没有了
