400-6666-986
电池壳铝合金超声波中高温除油剂案例分析
栏目:除油除污案例分析 发布时间:2019-09-05


清洗对象:

铝合金—电池壳

清洗条件:

中高温超声波

清洗目的:

去除表面油污脏污,方便后续处理

清洗要求:

表面油污脏污去除彻底 工件无腐蚀变色,无水痕

工艺流程:

超声波清洗1→2→纯水洗3烘干

关键字:铝合金、电池壳、超声波、水洗、清洗RQ-139CRQ-226D


    材料为铝合金,铝为银白色轻金属。有延展性。商品常制成柱状、棒状、片状、箔状、粉状、带状和丝状。在潮湿空气中能形成一层防止金属腐蚀的氧化膜。用酸处理过的铝粉在空气中加热能猛烈燃烧,并发出眩目的白色火焰。易溶于稀硫酸、稀硝酸盐酸氢氧化钠氢氧化钾溶液。因此清洗剂用的助剂要考虑到铝合金的腐蚀性


       铝合金电池壳的主要材料组装前需要清洗干净油污脏污。荣强表面活性剂可以用于金属清洗剂、电子工业清洗剂、玻璃清洗剂、线路板清洗剂、皮革清洗剂……但是本案例只针对铝合金清洗做案例分析。 清洗条件是在中高温状态下的超声波清洗方式,按照以上条件,结合荣强产品的特点,选择表面活性剂RQ-139CRQ-226DRQ-139C 是特殊磷酸酯盐,能透明溶解于15%的氢氧化钠中,脱脂力强;RQ-226D在中高温使用、脱脂力强、耐高温,在高温高碱中不析出、不分层,与常规助剂配合便成高品质脱脂剂,对各种油污清洗力好,对混合性油污有很好的脱脂力。


组分

五水偏硅酸钠(清洗助剂)

8%

三聚磷酸钠(清洗助剂)

1%

RQ-139C(表面活性剂)

6%

RQ-226D(表面活性剂)

15%

70%

本品各组分质量配比范围为:五水偏
硅酸钠
7%15%、三聚磷酸钠0.5%3%、表面活性剂RQ-139C 5%15%、表面活性剂 RQ-226D 10%25%、加水至100


     按照5%开槽试验,使用铝合金电池壳超声波中高温测试,结果如下:

 时间/分钟

 表面油

脏污

 外观

2

 工件表面油去除50%

脏污有明显减少

 光亮、无腐蚀

4

 工件表面油去除80%

脏污去除70%

光亮、无腐蚀

6

工件表面油完全去除

脏污及完全去除

光亮、无腐蚀

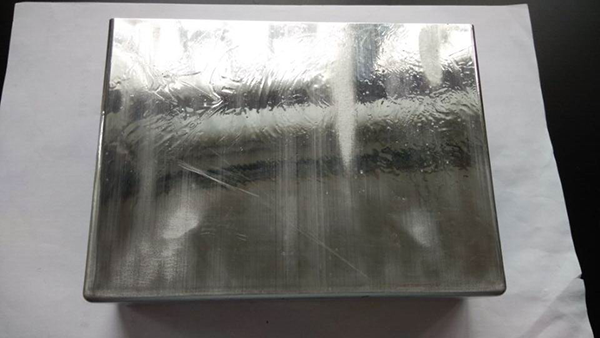

 漂洗烘干,工件外观无腐蚀,保持工件光亮度(证明荣强的产品清洗力强能有效处理电池壳铝合金工件


     该方案按照5%开槽使用状态下,超声波中高温清洗状态下,除效果优异,漂洗后表面无残留,彻底,生产配制简单,使用方便,安全无毒、价格适中。
