400-6666-986
手机盖板(触摸前屏)光学玻璃丝印前后清洗剂试验报告
栏目:数码通讯 发布时间:2010-11-24

一:应用案例概述

清洗对象:

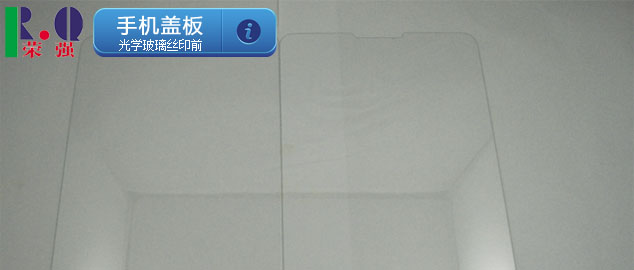

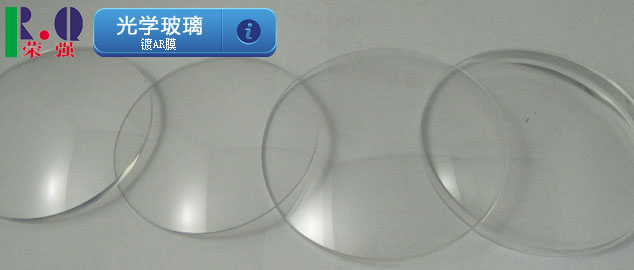

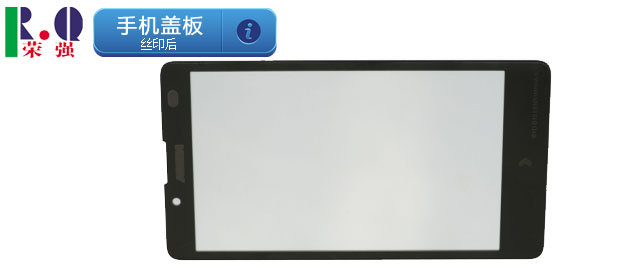

手机盖板光玻璃(丝印前和后)、光学玻璃退镀

清洗条件:

超声波、浸泡

清洗目的:

对比行业知名公司产品对表面油污及脏污清洁、脱膜、退镀能力

清洗要求:

表面油污去除彻底 工件无腐蚀

工艺流程:

超声波清洗槽→纯水水洗→纯水慢拉→烘干→强光下观察清洗效果

关键字:手机、触摸前屏、盖板、玻璃、丝印、退镀、超声波、浸泡、RF-25-1PH-EPA-CH

二:清洗样品材料说明
目前市场上高效的光学玻璃清洗剂需求很高,各种各样的清洗剂产品良莠不齐,竞争非常激烈。研发一种自己的清洗剂配方非常有必要。



三:荣强产品的选择

为了更加能说服我们公司产品的实力,我选择了目前市场认可度高,成本低廉,清洗效果极好的 行业知名公司产品来做参考和对比试验。

行业知名公司产品检测参数:

外观

5%PH

总碱

游离碱

泡沫/25℃

泡沫/50℃

含氮量

含磷量

浓度

用途

无色透明

12.97

31.8ml

30.1ml

7mm,2mm

7mm,1mm

0.57%

0.38%

50%

清洗、脱膜

产品优点:
          1、针对丝印前玻璃上的研磨粉,手印等脏污有极好的清洗效果;

          2、针对丝印后玻璃上的油污,手印等有极好的清洗效果;

          3、原液可以做光学玻璃的退膜剂使用,效果优异;

          4、泡沫极低,水洗极好,对白点有很好的效果。

缺点:碱度和PH很高,不能清洗有镜面银的玻璃和不能耐碱的玻璃。

四:荣强产品的配方

RF-25-1低泡表面活性剂

5%

PH-E分散剂

10%

PA-CH分散剂

10%

NaOH

18%

葡萄糖酸钠

7%

50%


 获得参数

外观

5%PH

总碱

游离碱

泡沫/25℃

泡沫/50℃

含氮量

含磷量

浓度

用途

黄色透明

12.95

25.8ml

22.2ml

7mm,2mm

7mm,1mm

0.3%

0%

50%

清洗、脱膜

我们产品碱值更低,不含磷。


五:清洗试验过程



清洗工艺:

清洗方式

浓度

温度

时间

清洗数量

超声波

5%

55℃

300s

5组x 2片

退镀工艺:

退镀方式

浓度

温度

时间

清洗数量

浸泡

原液

85℃

计时

5组x 2片


六:清洗试验结果

单片清洗效率

清洗效率统计

退镀时间


行业知名公司产品样品

>95%

10片全部合格

3min退净

配方样品

>95%

10片全部合格

3min退净


经对比测试,配方样品无论丝印前玻璃清洗,丝印后玻璃清洗还是光学玻璃退镀都与行业知名公司产品 效果相当,此次小样测试通过。与客户和业务员沟通后,生产成本也能被客户接受。可以放心推荐给客户做大批量生产。
我们产品碱值更低,不含磷,但是获得一样的效果。



附录:
产品介绍

RF-25-1低泡表面活性剂
http://www.4006666986.com.cn/sta_pro/96.html
PH-E分散剂
http://www.4006666986.com.cn/sta_pro/138.html
PA-CH分散剂
http://www.4006666986.com.cn/sta_pro/204.html
