180-2534-0673     400-6666-986

涂装行业钢铁工件常温喷淋除油粉

栏目:钢带(带钢)清洗 发布时间:2010-11-17 浏览量: 1276

一:应用案例概述

清洗对象:

钢铁材料

清洗条件:

常温喷淋

清洗目的:

清洗干净表面油及脏污,方便后续工艺及增强涂装附着力。

清洗要求:

表面油污去除彻底 工件无腐蚀

工艺流程1:

常温喷淋→漂洗→漂洗→表调→磷化→漂洗→烘干

工艺流程2:

常温喷淋→漂洗→漂洗→陶化→漂洗→烘干

工艺流程3:

常温喷淋→漂洗→漂洗→烘干

关键字:HA-11、钢铁件、除油粉、喷淋、PA-EH

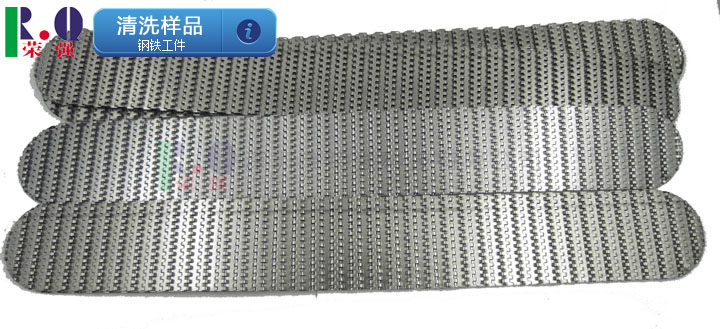

二:清洗样品材料说明
工件是常见钢铁类材料,后续基本都是需要涂装处理,在常温喷淋体系中,考虑除油速度和漂洗性能,方便后面工艺处理及涂装后附着力OK,并且需要考虑方案配制后产品外观。


三:荣强产品的选择
       钢铁工件做常温喷淋除油时,需要考虑碱度对油的皂化效果和表面活性剂的乳化能力,表面常温灰尘的分散去除力,因为是钢铁材料,一般不需要过多考虑腐蚀问题,但是需要考虑碱度对漂洗性能的影响,所以选择碱性助剂从成本及效果参考,选择氢氧化钠 碳酸钠  五水偏硅酸钠复配,活性剂选择在常温喷淋状态下清洗效果优异的HA-11,并且HA-11漂洗性好,常温状态下无泡(低泡),因为上面几种碱性助剂容易潮解,为保持粉体的外观不结块,选择三聚磷酸钠做为辅料,并且可以增强漂洗性能和除油效果。

四:荣强产品的配方

结合以上思路,确定方案如下:

HA-11 低泡表面活性剂

5%

PA-EH 分散剂

5%

氢氧化钠

25%

碳酸钠

30%

五水偏硅酸钠

13%

三聚磷酸钠

22%


五:清洗试验过程

按照5%开槽 压力2kg/cm2常温喷淋钢铁工件 测试结果如下

 时间/分钟

 表面油

脏污黑灰

 外观

2

 工件表面无可见油污

 有部分黑色脏污

 漂洗后表面有极少部分不亲水

3

 工件表面无油污

 表面无黑色脏污

 漂洗表面完全亲水。

5

工件表面无油污

无脏污

擦拭无油腻感,无残留,漂洗完全亲水


六:清洗试验结果
 经过验证,该方案适合结构简单钢铁工件常温喷淋工艺,除油速度快,漂洗性能好,泡沫极低。
